От простого к совершенству: Эволюция систем контроля паяных соединений и наш выбор Pemtron 3D
Многолетняя практика в сфере производства и обслуживания электронных устройств научила нас одному: качество паяных соединений – это фундамент надежности всей системы. Именно поэтому мы с самого начала уделяли пристальное внимание автоматическому контролю паяных соединений. Наш путь в этой области был долгим и насыщенным, от простейших решений до работы с топовыми мировыми производителями. Сегодня мы хотим поделиться нашим опытом, рассказать о ключевых этапах развития и объяснить, почему наш выбор пал на систему Pemtron 3D.
Начало пути: Простейшие системы контроля – первые шаги к автоматизации
На заре нашей деятельности, когда объемы производства были меньше, а требования к контролю – менее строгими, мы начинали с самых базовых систем. Эти решения, несмотря на свою простоту, сыграли важную роль в формировании нашего понимания важности автоматизации.
Примеры простейших систем контроля:
Визуальный контроль с использованием оптических микроскопов: Это, по сути, ручной контроль, но с применением увеличительной техники. Оператор вручную осматривал каждое паяное соединение, выявляя явные дефекты, такие как перемычки, недостаток припоя или его избыток.
Простые системы автоматического оптического контроля (АОК) с 2D-камерами: Эти системы уже делали шаг к автоматизации. Они использовали плоские изображения для сравнения с эталонным образцом. Основные функции сводились к обнаружению:
Особенности простейших систем контроля:
Низкая стоимость: Это было их главное преимущество на начальном этапе.
Простота эксплуатации: Не требовали высококвалифицированного персонала.
Ограниченная функциональность: Не могли выявлять сложные или скрытые дефекты.
Чувствительность к освещению и углам обзора: Результаты могли зависеть от внешних факторов.
Неспособность оценивать объем припоя: 2D-изображение не давало информации о трехмерной структуре паяного соединения.
Несмотря на свои ограничения, эти системы позволили нам значительно повысить скорость и объективность контроля по сравнению с полностью ручным методом. Они стали отправной точкой для понимания того, как автоматизация может улучшить качество и снизить процент брака.
Эволюция и переход к более совершенным решениям
По мере роста наших потребностей и усложнения производимых устройств, мы начали ощущать ограничения простейших систем. Появилась необходимость в более точной и глубокой оценке качества паяных соединений. Мы переходили к более продвинутым системам АОИ, которые использовали более совершенные алгоритмы обработки изображений и могли работать с более сложными компонентами.
Наш текущий выбор: Pemtron 3D – почему именно она?
Сегодня мы работаем на системе Pemtron 3D. Этот выбор не случаен и является результатом многолетнего опыта, анализа рынка и четкого понимания наших текущих задач.
Почему Pemtron 3D?
Ответ кроется в ее способности решать задачи, которые были недоступны для предыдущих поколений систем контроля. У каждого производителя и в каждом проекте есть свое видение процесса и свои специфические требования. Однако для наших задач, которые сейчас стоят перед нами, Pemtron 3D закрывает 98% потребностей.
Чем Pemtron 3D лучше других?
Ключевое преимущество Pemtron 3D заключается в ее 3D-технологии. В отличие от 2D-систем, которые видят только плоское изображение, 3D-системы способны анализировать объем и форму паяного соединения. Это дает нам возможность:
Точно измерять объем припоя: Это критически важно для оценки качества пайки. Недостаток припоя может привести к слабому соединению и последующему обрыву, а избыток – к коротким замыканиям или механическим напряжениям. Pemtron 3D позволяет нам количественно оценить объем припоя и сравнить его с заданными допусками.
Выявлять скрытые дефекты: 3D-сканирование позволяет обнаружить такие дефекты, как:
Многолетняя практика в сфере производства и обслуживания электронных устройств научила нас одному: качество паяных соединений – это фундамент надежности всей системы. Именно поэтому мы с самого начала уделяли пристальное внимание автоматическому контролю паяных соединений. Наш путь в этой области был долгим и насыщенным, от простейших решений до работы с топовыми мировыми производителями. Сегодня мы хотим поделиться нашим опытом, рассказать о ключевых этапах развития и объяснить, почему наш выбор пал на систему Pemtron 3D.
Начало пути: Простейшие системы контроля – первые шаги к автоматизации
На заре нашей деятельности, когда объемы производства были меньше, а требования к контролю – менее строгими, мы начинали с самых базовых систем. Эти решения, несмотря на свою простоту, сыграли важную роль в формировании нашего понимания важности автоматизации.
Примеры простейших систем контроля:
Визуальный контроль с использованием оптических микроскопов: Это, по сути, ручной контроль, но с применением увеличительной техники. Оператор вручную осматривал каждое паяное соединение, выявляя явные дефекты, такие как перемычки, недостаток припоя или его избыток.
Простые системы автоматического оптического контроля (АОК) с 2D-камерами: Эти системы уже делали шаг к автоматизации. Они использовали плоские изображения для сравнения с эталонным образцом. Основные функции сводились к обнаружению:
- Отсутствия компонента (Missing Component): Если на плате не было компонента там, где он должен быть.
- Смещения компонента (Component Shift): Если компонент был установлен неточно.
- Неправильной полярности (Polarity Error): Для компонентов с определенной ориентацией.
- Дефектов пайки (Solder Defects): Таких как короткие замыкания (solder bridges), недостаток припоя (solder shortage), избыток припоя (solder excess).
Особенности простейших систем контроля:
Низкая стоимость: Это было их главное преимущество на начальном этапе.
Простота эксплуатации: Не требовали высококвалифицированного персонала.
Ограниченная функциональность: Не могли выявлять сложные или скрытые дефекты.
Чувствительность к освещению и углам обзора: Результаты могли зависеть от внешних факторов.
Неспособность оценивать объем припоя: 2D-изображение не давало информации о трехмерной структуре паяного соединения.
Несмотря на свои ограничения, эти системы позволили нам значительно повысить скорость и объективность контроля по сравнению с полностью ручным методом. Они стали отправной точкой для понимания того, как автоматизация может улучшить качество и снизить процент брака.
Эволюция и переход к более совершенным решениям
По мере роста наших потребностей и усложнения производимых устройств, мы начали ощущать ограничения простейших систем. Появилась необходимость в более точной и глубокой оценке качества паяных соединений. Мы переходили к более продвинутым системам АОИ, которые использовали более совершенные алгоритмы обработки изображений и могли работать с более сложными компонентами.
Наш текущий выбор: Pemtron 3D – почему именно она?

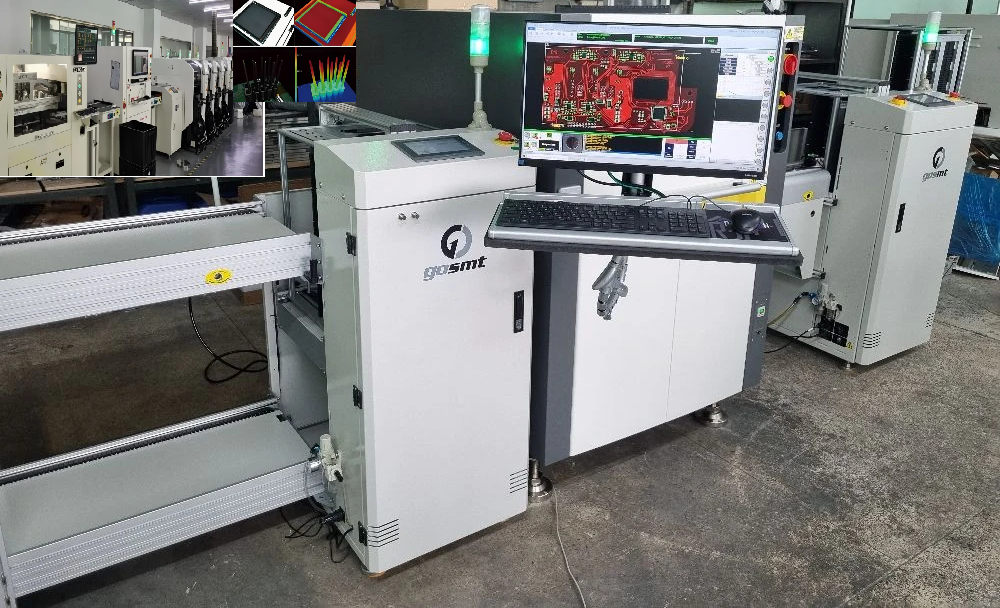

Сегодня мы работаем на системе Pemtron 3D. Этот выбор не случаен и является результатом многолетнего опыта, анализа рынка и четкого понимания наших текущих задач.
Почему Pemtron 3D?
Ответ кроется в ее способности решать задачи, которые были недоступны для предыдущих поколений систем контроля. У каждого производителя и в каждом проекте есть свое видение процесса и свои специфические требования. Однако для наших задач, которые сейчас стоят перед нами, Pemtron 3D закрывает 98% потребностей.
Чем Pemtron 3D лучше других?
Ключевое преимущество Pemtron 3D заключается в ее 3D-технологии. В отличие от 2D-систем, которые видят только плоское изображение, 3D-системы способны анализировать объем и форму паяного соединения. Это дает нам возможность:
Точно измерять объем припоя: Это критически важно для оценки качества пайки. Недостаток припоя может привести к слабому соединению и последующему обрыву, а избыток – к коротким замыканиям или механическим напряжениям. Pemtron 3D позволяет нам количественно оценить объем припоя и сравнить его с заданными допусками.
Выявлять скрытые дефекты: 3D-сканирование позволяет обнаружить такие дефекты, как:
- Недостаточная смачиваемость (Poor Wetting): Когда припой не полностью покрывает контактную площадку.
- Дефекты формы (Shape Defects): Неправильная форма паяного соединения.
- Более высокая скорость и эффективность. Продвинутые алгоритмы повышают скорость инспекции и точность обнаружения дефектов.
- Применимость для высокоплотных и миниатюрных компонентов. 3D-технологии подходят для работы с микрочипами (например, формата 01005) и элементами высотой до 30 мм.
